产品介绍
旁通压力平衡型波纹补偿器由内压的工作波和一个外压的平衡波组成,体积小。产品加装的失稳波数比直管压力平衡补偿器增加一倍,因为中间二组波纹管受外压作用,稳定性好。主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力。直管外压旁通式压力平衡型波纹补偿器采用双波纹管连动分流平衡腔结构设计,即在吸收或补偿管道的变形量时,其两只波纹管则分别呈拉(压)或压(拉)受压呈内压或外压状态,改变了波纹管受力状况,使之趋于更为合理,从而平衡(消除)了介质内压在管道盲端变截面或弯头处对管道的端固定支架所产生的附加侧向推力,释放了管道和固定支架的内应力,延长了管道的使用寿命,大大缩减了固定支架的体积,导向装置则大大地提高了波纹管补偿器的补偿能力。保证管道的安全运行。
产品参数
- 【产品别名】:旁通波纹补偿器 压力平衡波纹补偿器
- 【产品压力】:0.6-2.5MPa
- 【产品规格】:【DN32mm-DN4000mm】
- 【产品】:
- 【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
- 【产品材质】:碳钢,球墨铸铁,不锈钢.
产品特点
旁通压力平衡式波纹管补偿器被广泛应用到冶炼、电厂、工业装备制造和工程管道管系的连接上,有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能,避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损。由两个相同的波纹管及端环、封头、外管等结构组成,主要由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成,主要用于吸收轴向位移并能平衡波纹管压力推力的膨胀节.旁通压力平衡式波纹膨胀节体积小、成本低、导向性好,稳定性好。主要用于吸收轴向位移并能平衡波纹管的压力推力,内压推力载荷由自身构件平衡、承受,用于推力较小的场合。主要用于不需设置固定支架的场合,能有效保护设备和管线不变形。
示意图
技术参数

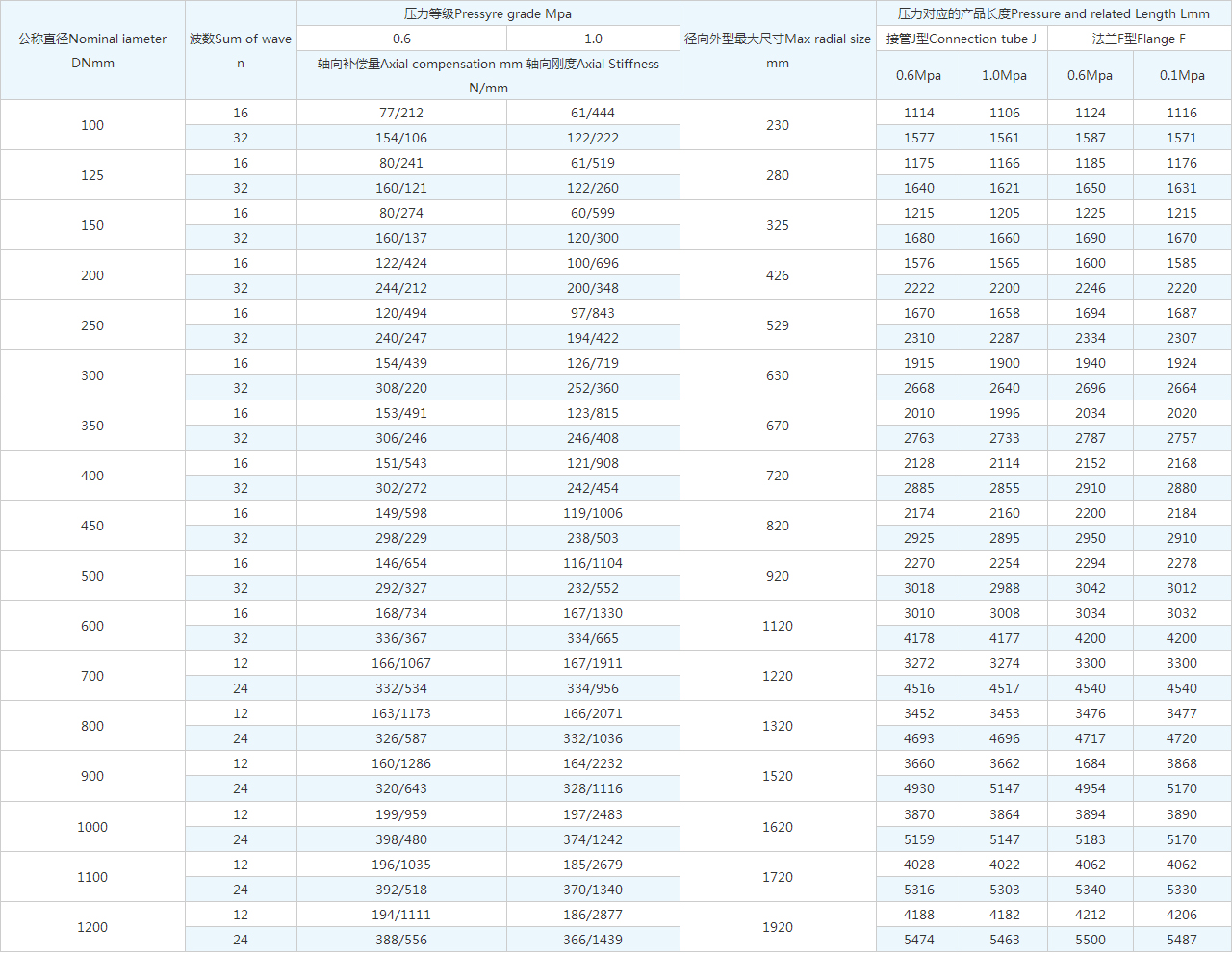

公称直径Nominal iameter DNmm | 波数Sum of wave n | 压力等级Pressyre grade Mpa | 径向外型很大尺寸Max radial size mm | 压力对应的产品长度Pressure and related Length Lmm | ||||
0.6 | 1.0 | 接管J型Connection tube J | 法兰F型Flange F | |||||
轴向补偿量Axial compensation mm 轴向刚度Axial Stiffness N/mm | 0.6Mpa | 1.0Mpa | 0.6Mpa | 0.1Mpa | ||||
100 | 16 | 77/212 | 61/444 | 230 | 1114 | 1106 | 1124 | 1116 |
32 | 154/106 | 122/222 | 1577 | 1561 | 1587 | 1571 | ||
125 | 16 | 80/241 | 61/519 | 280 | 1175 | 1166 | 1185 | 1176 |
32 | 160/121 | 122/260 | 1640 | 1621 | 1650 | 1631 | ||
150 | 16 | 80/274 | 60/599 | 325 | 1215 | 1205 | 1225 | 1215 |
32 | 160/137 | 120/300 | 1680 | 1660 | 1690 | 1670 | ||
200 | 16 | 122/424 | 100/696 | 426 | 1576 | 1565 | 1600 | 1585 |
32 | 244/212 | 200/348 | 2222 | 2200 | 2246 | 2220 | ||
250 | 16 | 120/494 | 97/843 | 529 | 1670 | 1658 | 1694 | 1687 |
32 | 240/247 | 194/422 | 2310 | 2287 | 2334 | 2307 | ||
300 | 16 | 154/439 | 126/719 | 630 | 1915 | 1900 | 1940 | 1924 |
32 | 308/220 | 252/360 | 2668 | 2640 | 2696 | 2664 | ||
350 | 16 | 153/491 | 123/815 | 670 | 2010 | 1996 | 2034 | 2020 |
32 | 306/246 | 246/408 | 2763 | 2733 | 2787 | 2757 | ||
400 | 16 | 151/543 | 121/908 | 720 | 2128 | 2114 | 2152 | 2168 |
32 | 302/272 | 242/454 | 2885 | 2855 | 2910 | 2880 | ||
450 | 16 | 149/598 | 119/1006 | 820 | 2174 | 2160 | 2200 | 2184 |
32 | 298/229 | 238/503 | 2925 | 2895 | 2950 | 2910 | ||
500 | 16 | 146/654 | 116/1104 | 920 | 2270 | 2254 | 2294 | 2278 |
32 | 292/327 | 232/552 | 3018 | 2988 | 3042 | 3012 | ||
600 | 16 | 168/734 | 167/1330 | 1120 | 3010 | 3008 | 3034 | 3032 |
32 | 336/367 | 334/665 | 4178 | 4177 | 4200 | 4200 | ||
700 | 12 | 166/1067 | 167/1911 | 1220 | 3272 | 3274 | 3300 | 3300 |
24 | 332/534 | 334/956 | 4516 | 4517 | 4540 | 4540 | ||
800 | 12 | 163/1173 | 166/2071 | 1320 | 3452 | 3453 | 3476 | 3477 |
24 | 326/587 | 332/1036 | 4693 | 4696 | 4717 | 4720 | ||
900 | 12 | 160/1286 | 164/2232 | 1520 | 3660 | 3662 | 1684 | 3868 |
24 | 320/643 | 328/1116 | 4930 | 5147 | 4954 | 5170 | ||
1000 | 12 | 199/959 | 197/2483 | 1620 | 3870 | 3864 | 3894 | 3890 |
24 | 398/480 | 374/1242 | 5159 | 5147 | 5183 | 5170 | ||
1100 | 12 | 196/1035 | 185/2679 | 1720 | 4028 | 4022 | 4062 | 4062 |
24 | 392/518 | 370/1340 | 5316 | 5303 | 5340 | 5330 | ||
1200 | 12 | 194/1111 | 186/2877 | 1920 | 4188 | 4182 | 4212 | 4206 |
24 | 388/556 | 366/1439 | 5474 | 5463 | 5500 | 5487 |
产品案例
南通崇海水厂已经与巩义鑫利签订补偿器购货协议
让江海儿女共饮长江水的目标实现后,南通市区供水量突飞猛长,新建的崇海水厂一期从建成之日起就是满负荷运转,为确保区域供水量足质优,崇海水厂二期已进场施工。
眼前在建的是库容5万方的清水池,用于临时储存制好的水,再转供至各县区。池底的面积相当于36个篮球场大小,总计要用1.6万立方混凝土和2000多吨钢材。为了抓紧工期,目前工地上挖掘机取土和池底混凝土浇筑都是同步施工。
清水池竣工后,沙滤池、沉淀池等深度处理项目都将陆续开工。整个二期工程概算投资4.3亿元,供水规模40万吨,预计今年年底竣工验收。
巩义鑫利此次向南通崇海水厂提供的补偿器产品能够有效的提高管线运行的稳定性,并且在一定程度上延长管道线路的使用寿命。 旁通压力平衡式波纹膨胀节体积小、成本低、导向性好,稳定性好。主要用于吸收轴向位移并能平衡波纹管的压力推力,内压推力载荷由自身构件平衡、承受,用于推力较小的场合。主要用于不需设置固定支架的场合,能有效保护设备和管线不变形。
